FL-5620

Mô tả

FL-5620

GIỚI HẠN HOẠT ĐỘNG

♦ Môi trường ăn mòn.
♦ Nhiệt độ：-30oC~205oC.
♦ Áp suất:＜2.1Mpa（Kích thước trục=75mm）＜1.3Mpa（Kích thước trục＞75mm).
♦ Tốc độ: 25m/s.

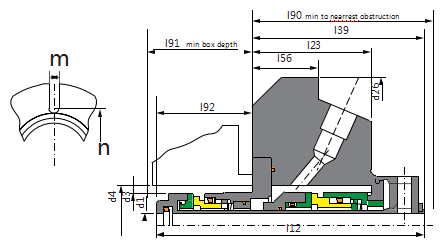

d1

(inch)

 d3 04 d26 l2 l23 l39 l56 l90 l91 l92 tôi tôi
phút Tối đa
1.000 1.564 1.625 1.889 4.000 3.705 1.353 1.954 0,531 2.000 1.876 1.751 0,525 2.805
1.125 1.689 1.750 2,015 4.125 3.851 1.446 2.062 0,531 2.125 1.914 1.789 0,525 2.933
1.250 1.812 1.875 2.294 4.250 3.851 1.446 2.062 0,531 2.125 1.914 1.789 0,525 3.312
1.375 1.939 2.000 2.421 4.375 3.851 1.446 2.062 0,531 2.125 1.914 1.789 0,525 3.338
1.500 2.187 2.250 2.680 4.875 3,995 1.487 2.125 0,593 2.187 1,995 1.870 0,525 3.599
1.625 2.312 2,375 2.812 5.000 3,995 1.487 2.125 0,593 2.187 1,995 1.870 0,562 3.766
1.750 2.406 2.480 2.918 5.250 3,995 1.487 2.125 0,593 2.187 1,995 1.870 0,562 3,875
1.875 2.549 2,625 2.918 5.250 3,995 1.487 2.125 0,593 2.187 1,995 1.870 0,562 3,875
2.000 2.673 2.750 3.015 5.500 4.355 1.601 2.312 1.063 2,375 2.167 2.042 0,562 4.000
2.125 2,798 2,875 3.360 5.859 4.355 1.601 2.312 0,593 2,375 2.167 2.042 0,687 4.469
2.250 2.923 3.000 3,485 6.500 4.355 1.601 2.312 0,593 2,375 2.167 2.042 0,687 4.566
2,375 3.048 3.125 3.610 6.500 4.545 1.717 2.466 0,625 2,528 2.204 2.079 0,687 4.719
2.500 3.301 3.375 3.891 6.750 4.545 1.717 2.563 0,625 2,625 2.107 1.982 0,687 5.000
2,625 3,551 3.625 4.062 6.750 4.594 1.625 2.500 0,625 2.562 2.219 2.094 0,687 5.170
2.750 3,551 3.625 4.062 6.750 4.594 1625 2.500 0,625 2.562 2.219 2.094 0,687 5.170
2,875 3.614 3.750 4.186 7.000 4.594 1.725 2.500 0,625 2.562 2.219 2.094 0,687 5.312
3.000 3.864 4.000 4.469 7.750 4.594 1.787 2.562 0,685 2,625 2.157 2.032 0,812 5.720
3.125 4.022 4.125 4.600 7.875 4.687 1.593 2.562   2,687 2.250 2.125 0,812 5.845
3.250 4.022 4.134 4.600 7.437 4.687 1.593 2,510   2,635 2.302 2.177 0,812 5.845
3.375 4.246 4.375 4.850 8.125 4.687 1.593 2.562   2,687 2.250 2.125 0,812 6.095
3.500 4.371 4,50 4975 8.250 4.687 1.593 2.562   2,687 2.250 2.125 0,812 6.220
3.625 4.500 4.625 5.100 8.375 4.687 1.593 2.562   2,687 2.250 2.125 0,687 6.250
3.750 4.625 4.724 5.199 8.750 4.687 1.593 2.562   2,687 2.250 2.125 0,687 6,770
3,875 4.750 4.875 5.375 8.750 4.687 1.593 2.562   2,687 2.250 2.125 0,812 6.636
4.000 4.875 5.000 5.500 9.000 4.687 1.593 2.562   2,687 2.250 2.125 0,812 6.761
4.125 5.000 5.125 5.625 9.000 4.687 1.593 2.562   2,687 2.250 2.125 0,812 6.886
4.250 5.125 5.250 5.750 9.250 4.687 1.593 2.562   2,687 2.250 2.125 0,812 7.011
4.500 5.375 5.500 6.000 9.500 4.687 1.593 2.562   2,687 2.250 2.125 0,812 7.261
4.750 5.625 5.750 6.313 10.375 4.687 1.593 2.562   2,687 2.250 2.125 0,812 7.574
5.000 6.125 6,760 7.260 12.000 5.515 1.749 3.043   3.168 2,598 2.473 0,812 10.000
5.250 6.375 7.010 7.510 12.250 5.515 1.749 3.043   3.168 2,598 2.473 0,812 10.250
5.500 6.625 7.500 8.000 12.687 5.515 1.749 3.043   3.168 2,598 2.473 0,937 10.500

VẬT LIỆU TỔNG HỢP

♦ Vòng quay (Sic/TC).
♦ Vòng cố định (carbon/Sic).
♦ Phớt thứ cấp (VITON/Vòng bọc/PTFE).
♦ Lò xo và bộ phận kim loại (SUS304/SUS316/titan/hastelloy-C).

d1(mm) d3 d4 d26 l2 l23 l39 l56 l90 l91 l92 tôi tôi
phút Tối đa
24 39,7 41,3 48 101,6 94,1 34,4 49,6 13,5 50,8 47,7 44,5 13.3 71,2
25 39,7 41,3 48 101,6 94,1 34,4 49,6 13,5 50,8 47,7 44,5 13.3 71,2
28 42,9 44,5 51,2 104,8 97,8 36,7 52,4 13,5 54 48,6 45,4 13.3 74,5
30 44,5 46,1 56,5 108 97,8 36,7 52,4 13,5 54 48,6 45,4 13.3 79,9
32 46 47,6 58,3 108 97,8 36,7 52,4 13,5 54 48,6 45,4 13.3 81,6
33 49,3 50,8 61,5 111.1 97,8 36,7 52,4 13,5 54 48,6 45,4 13.3 84,8
35 49,3 50,8 61,5 111.1 97,8 36,7 52,4 13,5 54 48,6 45,4 13.3 84,8
38 55,5 57,2 68,1 123,8 101,5 37,8 54 15.1 55,5 50,7 47,5 13.3 91,4
40 58,7 60,3 71,4 127 101,5 37,8 54 15.1 55,5 50,7 47,5 14.3 95,7
43 61,1 63 74,1 133,4 101,5 37,8 54 15.1 55,5 50,7 47,5 14.3 98,4
45 61,1 63 74,1 133,4 101,5 37,8 54 15.1 55,5 50,7 47,5 14.3 98,4
48 64,7 66,7 74,1 133,4 101,5 37,8 54 15.1 55,5 50,7 47,5 14.3 98,4
50 67,9 70 76,6 139,7 110,6 40,7 58,7 27 60,3 55 51,9 14.3 101,6
53 71,1 73 85,3 148,8 110,6 40,7 58,7 15.1 60,3 55 51,9 17,4 113,5
55 72,9 75 85,3 148,8 110,6 40,7 58,7 15.1 60,3 55 51,9 17,4 113,5
58 74,2 76,2 88,5 165,1 110,6 40,7 58,7 15.1 60,3 55 51,9 17,4 116
60 77,4 79,4 91,7 165,1 115,4 43,6 62,6 15,9 64,2 56 52,8 17,4 119,9
63 83,8 85,7 98,8 171,5 115,4 43,6 65,1 15,9 66,7 53,5 50,3 17,4 127
65 83,8 85,7 98,8 171,5 115,4 43,6 65,1 15,9 66,7 53,5 50,3 17,4 127
68 90,2 92,1 103,2 171,5 116,7 41,3 63,5 15,9 65,1 56,4 53,2 17,4 131,3
70 90,2 92,1 103,2 171,5 116,7 41,3 63,5 15,9 65,1 56,4 53,2 17,4 131,3
75 98,1 101,6 113,5 196,9 116,7 45,4 65,1 17,4 66,7 54,8 51,6 20.6 145,3
80 102,2 105 116,8 188,9 119 40,5 63,8   66,9 58,5 55,3 20.6 148,5
85 107,9 111.1 123,2 206,4 119 40,5 65,1   68,3 57,2 54 20.6 154,8
90 114,3 117,5 129,5 212,7 119 40,5 65,1   68,3 57,2 54 17,5 158,6
95 117,5 120 132.1 222,3 119 40,5 65,1   68,3 57,2 54 17,5 172
100 123,8 127 139,7 228,6 119 40,5 65,1   68,3 57,2 54 20.6 171,7
105 127 130,2 142,9 228,6 119 40,5 65,1   68,3 57,2 54 20.6 174,9
110 136,5 139,7 152,4 241,3 119 40,5 65,1   68,3 57,2 54 20.6 184,4
115 136,5 139,7 152,4 241,3 119 40,5 65,1   68,3 57,2 54 20.6 184,4
120 142,9 146,1 1604 263,5 119 40,5 65,1   68,3 57,2 54 20.6 192,4
125 155,6 171,7 184,4 304,8 140,1 44,4 77,3   80,5 66 62,8 20.6 254
130 161,9 178,1 190,8 311,2 140,1 44,4 77,3   80,5 66 62,8 20.6 260,4
135 168,3 190,5 203,2 322,3 140,1 44,4 77,3   80,5 66 62,8 20.8 266,7
140 168,3 190,5 203,2 322,3 140,1 44,4 77,3   80,5 66 62,8 20.8 266,7
